اواپراتور تبادل کار
اواپراتور تبادل کار یک مبدل حرارتی هوا خنک است که در سیستمهای تبرید و تهویه مطبوع کاربرد دارد. وظیفهی اصلی آن، جذب گرما از محیط و سردکردن سیال مبرد (معمولاً گاز فریون) است.
این امر با عبور سیال مبرد از داخل لولههای مسی اواپراتور و تماس آن با پرههای آلومینیومی که هوا از میان آنها عبور میکند، صورت میگیرد و در انواع مختلفی از جمله دیواری، سقفی، ایستاده و چیلر آبی تولید میشوند و در سردخانهها، فریزرها، اتاقهای عمل، مراکز داده و ساختمانهای مسکونی و تجاری مورد استفاده قرار میگیرند.
مشاوره رایگان: 02191301161
- آخرین بروزرسانی 1405.05.11
مزایا و معایب اواپراتور تبادل کار
شرکت تبادل کار یکی از تولیدکنندگان برجسته اواپراتور در ایران است که با استفاده از مواد اولیه مرغوب و تکنولوژیهای روز دنیا، محصولات باکیفیت و قابلاعتمادی را به بازار عرضه میکند. اواپراتورهای سردخانه تبادل کار مزایای و معایبی دارند که در ادامه به آنها پرداخته شده است:
- راندمان بالا: به دلیل طراحی بهینه و سطح تبادل حرارتی زیاد، از راندمان بالایی برخوردار هستند و میتوانند با مصرف انرژی کم، گرمای زیادی را جذب کنند.
- ظرفیت متنوع: در ظرفیتهای مختلفی تولید میشوند و میتوان از آنها برای طیف وسیعی از کاربردها استفاده کرد.
- صدای کم: به دلیل استفاده از فنهای کمصدا، در محیطهای حساس مانند بیمارستانها و کتابخانهها قابلاستفاده هستند.
- قیمت مناسب: در مقایسه با سایر مبدلهای حرارتی، از قیمت مناسبتری برخوردار هستند.
- وزن کم: دلیل استفاده از آلومینیوم، از وزن کمی برخوردار هستند که این امر سهولت حملونقل و نصب آنها را به همراه دارد.
- حساسیت به یخزدگی: در صورت عدم تنظیم صحیح دما و رطوبت محیط، اواپراتورهای تبادل کار ممکن است دچار یخزدگی شوند که این امر میتواند بر عملکرد آنها تاثیر منفی بگذارد.
- نیاز به فیلتر هوا: برای جلوگیری از ورود گردوغبار و آلودگی به داخل اواپراتور و افت راندمان آن، باید از فیلتر هوا استفاده کرد.
- اتلاف گرما از طریق بدنه: بدنه اواپراتورهای تبادل کار تا حدی گرما را از دست میدهد که میتواند بر راندمان کلی سیستم تاثیر بگذارد.
- محدودیت در کاربرد: این نوع اواپراتورها بیشتر برای کاربردهای تهویه مطبوع و سردخانهها مناسب هستند و در سایر کاربردها مانند گرمایش از آنها به ندرت استفاده میشود.
انواع اواپراتور تبادل کار
اواپراتورهای تبادل کار در انواع مختلفی از نظر نوع قرارگیری، تعداد فن، نوع کویل و ابعاد تولید میشوند که هر کدام مزایا و معایب خاص خود را دارند. در ادامه به معرفی برخی از رایجترین انواع اواپراتور تبادل کار میپردازیم.
اواپراتور تبادل کار سری ZN
اواپراتور تبادل کار سری ZN نوعی مبدل حرارتی هوا به مبرد است که برای خنککردن هوا در سیستمهای تهویهمطبوع و برودتی استفاده میشود.
این سری از اواپراتورها به طور خاص برای کاربردهای زیر صفر و بالای صفر در سردخانهها، اتاقهای فراوری مواد غذایی، انبارها، مراکز تجاری، ساختمانهای اداری و بیمارستانها طراحی شدهاند و مانند اواپراتور آسه در طیف گستردهای از ظرفیتها موجود هستند.
مشخصات فنی اواپراتور سری ZN
| وزن | اتصالات | برفک زدای الکتریکی | موتور الکتریکی | حجم هوای اسمی جدول | فن | اطلاعات کویل | ظرفیت | مدل | |||||||||
| تقریبی | خروجی | ورودی | جریان | توان | قطر | تعداد فن | حجم | سطح انتقال حرارت | مساحت پیشانی | BTU/hr | kW | ||||||
| kg | in | in | Watt | A | Watt | CFM | m۳/hr | mm | dm۳ | m۲ | ft۲ | m۲ | ft۲ | ΔT=10°F | ΔT=10°C | ||
| ۱۶۵ | ۱ ۵/۸ | ۷/۸ | ۱۸۰۰۰ | ۲*۱.۶ | ۲*۸۰۰ | ۱۴۳۶۰ | ۲۴۴۰۰ | ۶۳۰ | ۲ | ۲۲.۴ | ۴۲ | ۴۵۲ | ۱.۳ | ۱۴.۳ | ۷۹۱۶۱ | ۲۳.۲ | ZN2(4-3) |
| ۲۴۵ | ۲ ۱/۸ | ۷/۸ | ۱۸۰۰۰ | ۳*۱.۶ | ۳*۸۰۰ | ۲۱۵۴۰ | ۳۶۶۰۰ | ۶۳۰ | ۳ | ۳۳.۵ | ۶۲.۹ | ۶۷۶.۷ | ۲.۰ | ۲۱.۸ | ۱۱۸۴۰۰ | ۳۴.۷ | ZN3(4-3) |
| ۱۷۰ | ۱ ۵/۸ | ۷/۸ | ۱۸۰۰۰ | ۲*۱.۶ | ۲*۸۰۰ | ۱۴۳۶۰ | ۲۴۴۰۰ | ۶۳۰ | ۲ | ۲۲.۴ | ۵۳.۷ | ۸۶۴.۶ | ۱.۳ | ۱۴.۳ | ۹۴۵۱۵ | ۲۷.۷ | ZN2(4-4) |
| ۲۵۰ | ۲ ۱/۸ | ۷/۸ | ۱۸۰۰۰ | ۳*۱.۶ | ۳*۸۰۰ | ۲۱۵۴۰ | ۳۶۶۰۰ | ۶۳۰ | ۳ | ۳۳.۵ | ۸۰.۳ | ۸۶۴.۶ | ۲.۰ | ۲۱.۸ | ۱۴۱۹۴۳ | ۴۱.۶ | ZN3(4-4) |
| ۱۸۰ | ۱ ۵/۸ | ۷/۸ | ۱۸۰۰۰ | ۲*۱.۶ | ۲*۸۰۰ | ۱۴۳۶۰ | ۲۴۴۰۰ | ۶۳۰ | ۲ | ۲۲.۴ | ۷۷ | ۸۲۹ | ۱.۳ | ۱۴.۳ | ۱۱۹۷۶۵ | ۳۵.۱ | ZN2(4-6) |
| ۲۶۷ | ۲ ۱/۸ | ۷/۸ | ۱۸۰۰۰ | ۳*۱.۶ | ۳*۸۰۰ | ۲۱۵۴۰ | ۳۶۶۰۰ | ۶۳۰ | ۳ | ۳۳.۵ | ۱۱۵.۳ | ۱۲۴۰.۶ | ۲.۰ | ۲۱.۸ | ۱۷۹۴۷۶ | ۵۲.۶ | ZN3(4-6) |
| ۱۹۵ | ۱ ۵/۸ | ۷/۸ | ۱۸۰۰۰ | ۲*۱.۶ | ۲*۸۰۰ | ۱۴۳۶۰ | ۲۴۴۰۰ | ۶۳۰ | ۲ | ۳۳.۵ | ۶۳ | ۶۷۸ | ۱.۳ | ۱۴.۳ | ۱۰۹۸۷۰ | ۳۲.۲ | ZN2(6-3) |
| ۲۸۵ | ۲ ۱/۸ | ۷/۸ | ۱۸۰۰۰ | ۳*۱.۶ | ۳*۸۰۰ | ۲۱۵۴۰ | ۳۶۶۰۰ | ۶۳۰ | ۳ | ۵۰.۲ | ۹۴.۳ | ۱۰۱۵ | ۲.۰ | ۲۱.۸ | ۱۶۴۴۶۳ | ۴۸.۲ | ZN3(6-3) |
| ۲۰۰ | ۱ ۵/۸ | ۷/۸ | ۱۸۰۰۰ | ۲*۱.۶ | ۲*۸۰۰ | ۱۴۳۶۰ | ۲۴۴۰۰ | ۶۳۰ | ۲ | ۳۳.۵ | ۸۰.۵ | ۸۶۶ | ۱.۳ | ۱۴.۳ | ۱۲۸۹۷۷ | ۳۷.۸ | ZN2(6-4) |
| ۲۹۶ | ۲ ۱/۸ | ۷/۸ | ۱۸۰۰۰ | ۳*۱.۶ | ۳*۸۰۰ | ۲۱۵۴۰ | ۳۶۶۰۰ | ۶۳۰ | ۳ | ۵۰.۲ | ۱۲۰.۵ | ۱۲۹۷ | ۲.۰ | ۲۱.۸ | ۱۹۳۱۲۵ | ۵۶.۶ | ZN3(6-4) |
| ۲۱۷ | ۱ ۵/۸ | ۷/۸ | ۱۸۰۰۰ | ۲*۱.۶ | ۲*۸۰۰ | ۱۴۳۶۰ | ۲۴۴۰۰ | ۶۳۰ | ۲ | ۳۳.۵ | ۱۱۵.۵ | ۱۲۴۳ | ۱.۳ | ۱۴.۳ | ۱۵۹۰۰۴ | ۴۶.۶ | ZN2(6-6) |
| ۳۲۲ | ۲ ۱/۸ | ۷/۸ | ۱۸۰۰۰ | ۳*۱.۶ | ۳*۸۰۰ | ۲۱۵۴۰ | ۳۶۶۰۰ | ۶۳۰ | ۳ | ۵۰.۲ | ۱۷۲.۹ | ۱۸۶۱ | ۲.۰ | ۲۱.۸ | ۲۳۷۴۸۲ | ۶۹.۶ | ZN3(6-6) |
| ۲۳۰ | ۱ ۵/۸ | ۷/۸ | ۲۵۲۰۰ | ۲*۱.۶ | ۲*۸۰۰ | ۱۴۳۶۰ | ۲۴۴۰۰ | ۶۳۰ | ۲ | ۴۴.۷ | ۸۴ | ۹۰۴ | ۱.۳ | ۱۴.۳ | ۱۳۵۴۶۰ | ۳۹.۷ | ZN2(8-3) |
| ۳۳۶ | ۲ ۱/۸ | ۷/۸ | ۲۵۲۰۰ | ۳*۱.۶ | ۳*۸۰۰ | ۲۱۵۴۰ | ۳۶۶۰۰ | ۶۳۰ | ۳ | ۶۷ | ۱۲۵.۷ | ۱۳۵۳ | ۲.۰ | ۲۱.۸ | ۲۰۳۰۲۰ | ۵۹.۵ | ZN3(8-3) |
| ۲۴۱ | ۱ ۵/۸ | ۷/۸ | ۲۵۲۰۰ | ۲*۱.۶ | ۲*۸۰۰ | ۱۴۳۶۰ | ۲۴۴۰۰ | ۶۳۰ | ۲ | ۴۴.۷ | ۱۰۷ | ۱۱۵۵ | ۱.۳ | ۱۴.۳ | ۱۵۶۶۱۵ | ۴۵.۹ | ZN2(8-4) |
| ۳۵۳ | ۲ ۱/۸ | ۷/۸ | ۲۵۲۰۰ | ۳*۱.۶ | ۳*۸۰۰ | ۲۱۵۴۰ | ۳۶۶۰۰ | ۶۳۰ | ۳ | ۶۷ | ۱۶۰.۶ | ۱۷۲۹ | ۲.۰ | ۲۱.۸ | ۲۳۴۷۵۲ | ۶۸.۸ | ZN3(8-4) |
| ۲۶۵ | ۱ ۵/۸ | ۷/۸ | ۲۵۲۰۰ | ۲*۱.۶ | ۲*۸۰۰ | ۱۴۳۶۰ | ۲۴۴۰۰ | ۶۳۰ | ۲ | ۴۴.۷ | ۱۵۳.۹ | ۱۶۵۷ | ۱.۳ | ۱۴.۳ | ۱۸۷۳۲۴ | ۵۴.۹ | ZN2(8-6) |
| ۳۸۷ | ۲ ۱/۸ | ۷/۸ | ۲۵۲۰۰ | ۳*۱.۶ | ۳*۸۰۰ | ۲۱۵۴۰ | ۳۶۶۰۰ | ۶۳۰ | ۳ | ۶۷ | ۲۳۰.۵ | ۲۴۸۱ | ۲.۰ | ۲۱.۸ | ۲۸۱۱۵۷ | ۸۲.۴ | ZN3(8-6) |
ابعاد اواپراتور سری ZN
| ابعاد اواپراتور (سانتی متر) | ||||||
| قطر (in) | Y | X | C | B | A | مدل |
| ۱ ۱/۲ | ۶۹ | ۱۷۲ | ۷۷ | ۹۴ | ۲۰۸ | ZN2(4-3) |
| ۱ ۱/۲ | ۶۹ | ۱۷۲ | ۷۷ | ۹۴ | ۲۰۸ | ZN2(4-4) |
| ۱ ۱/۲ | ۶۹ | ۱۷۲ | ۷۷ | ۹۴ | ۲۰۸ | ZN2(4-6) |
| ۱ ۱/۲ | ۶۹ | ۱۷۲ | ۷۷ | ۹۴ | ۲۰۸ | ZN2(6-3) |
| ۱ ۱/۲ | ۶۹ | ۱۷۲ | ۷۷ | ۹۴ | ۲۰۸ | ZN2(6-4) |
| ۱ ۱/۲ | ۶۹ | ۱۷۲ | ۷۷ | ۹۴ | ۲۰۸ | ZN2(6-6) |
| ۱ ۱/۲ | ۶۹ | ۱۷۲ | ۸۲ | ۹۴ | ۲۰۸ | ZN2(8-3) |
| ۱ ۱/۲ | ۶۹ | ۱۷۲ | ۸۲ | ۹۴ | ۲۰۸ | ZN2(8-4) |
| ۱ ۱/۲ | ۶۹ | ۱۷۲ | ۸۲ | ۹۴ | ۲۰۸ | ZN2(8-6) |
| ابعاد اواپراتور (سانتی متر) | ||||||
| قطر (in) | Y | X | C | B | A | مدل |
| ۱ ۱/۲ | ۶۹ | ۲۵۹ | ۷۷ | ۹۴ | ۲۹۵ | ZN3(4-3) |
| ۱ ۱/۲ | ۶۹ | ۲۵۹ | ۷۷ | ۹۴ | ۲۹۵ | ZN3(4-4) |
| ۱ ۱/۲ | ۶۹ | ۲۵۹ | ۷۷ | ۹۴ | ۲۹۵ | ZN3(4-6) |
| ۱ ۱/۲ | ۶۹ | ۲۵۹ | ۷۷ | ۹۴ | ۲۹۵ | ZN3(6-3) |
| ۱ ۱/۲ | ۶۹ | ۲۵۹ | ۷۷ | ۹۴ | ۲۹۵ | ZN3(6-4) |
| ۱ ۱/۲ | ۶۹ | ۲۵۹ | ۷۷ | ۹۴ | ۲۹۵ | ZN3(6-6) |
| ۱ ۱/۲ | ۶۹ | ۲۵۹ | ۸۲ | ۹۴ | ۲۹۵ | ZN3(8-3) |
| ۱ ۱/۲ | ۶۹ | ۲۵۹ | ۸۲ | ۹۴ | ۲۹۵ | ZN3(8-4) |
| ۱ ۱/۲ | ۶۹ | ۲۵۹ | ۸۲ | ۹۴ | ۲۹۵ | ZN3(8-6) |
اواپراتور تبادل کار سری LC
اواپراتور تبادل کار سری LC نوعی مبدل حرارتی هوا به مبرد است که برای خنککردن هوا در سیستمهای تهویهمطبوع و برودتی استفاده میشود. این سری از اواپراتورها به طور خاص برای کاربردهای بالای صفر در سیستمهای تهویهمطبوع، چیلرها، تونل انجماد و اتاقهای فراوری مواد غذایی طراحی شدهاند و در طیف گستردهای از ظرفیتها موجود هستند.
| وزن | اتصالات | برفک زدای الکتریکی | موتور الکتریکی | حجم هوای اسمی جدول | فن | اطلاعات کویل | ظرفیت | مدل | |||||||||
| تقریبی | خروجی | ورودی | جریان | توان | قطر | تعداد فن | حجم | سطح انتقال حرارت | مساحت پیشانی | BTU/hr | kW | ||||||
| kg | in | in | Watt | A | Watt | CFM | m۳/hr | mm | dm۳ | m۲ | ft۲ | m۲ | ft۲ | ΔT=10°F | ΔT=10°C | ||
| ۲۷۴ | ۲ ۱/۸ | ۷/۸ | ۱۸۰۰۰ | ۳*۰.۸۵ | ۳*۴۱۴ | ۱۳۰۵۸ | ۲۲۱۸۵ | ۵۰۰ | ۳ | ۴۷.۰۱ | ۱۱۲.۷۸ | ۱۲۱۴ | ۱.۸۷ | ۲۰.۱ | ۱۰۵۳۶۰ | ۳۰.۹ | LC7(6-4) |
| ۲۸۳ | ۲ ۱/۸ | ۷/۸ | ۱۸۰۰۰ | ۳*۰.۸۵ | ۳*۴۱۴ | ۱۳۰۵۸ | ۲۲۱۸۵ | ۵۰۰ | ۳ | ۴۷.۰۱ | ۱۶۱.۸۲ | ۱۷۴۲ | ۱.۸۷ | ۲۰.۱ | ۱۳۱۲۰۳ | ۳۸.۵ | LC7(6-6) |
| ۳۲۶ | ۲ ۵/۸ | ۱ ۱/۸ | ۲۵۲۰۰ | ۳*۰.۸۵ | ۳*۴۱۴ | ۱۳۰۵۸ | ۲۲۱۸۵ | ۵۰۰ | ۳ | ۶۲.۶۸ | ۱۵۰.۳۷ | ۱۶۱۹ | ۱.۸۷ | ۲۰.۱ | ۱۴۳۷۹۳ | ۴۲.۱ | LC7(8-4) |
| ۳۳۸ | ۲ ۵/۸ | ۱ ۱/۸ | ۲۵۲۰۰ | ۳*۰.۸۵ | ۳*۴۱۴ | ۱۳۰۵۸ | ۲۲۱۸۵ | ۵۰۰ | ۳ | ۶۲.۶۸ | ۲۱۵.۷۶ | ۲۳۲۲ | ۱.۸۷ | ۲۰.۱ | ۱۷۸۲۵۱ | ۵۲.۲ | LC7(8-6) |
| ۳۲۳ | ۲ ۱/۸ | ۷/۸ | ۱۸۰۰۰ | ۴*۰.۸۵ | ۴*۴۱۴ | ۱۷۴۱۰ | ۲۹۵۸۰ | ۵۰۰ | ۴ | ۵۵.۲۵ | ۱۰۳.۷۲ | ۱۱۱۷ | ۲.۲ | ۲۳.۷ | ۱۱۶۶۲۵ | ۳۴.۲ | LC3(6-3) |
| ۳۳۴ | ۲ ۱/۸ | ۷/۸ | ۱۸۰۰۰ | ۴*۰.۸۵ | ۴*۴۱۴ | ۱۷۴۱۰ | ۲۹۵۸۰ | ۵۰۰ | ۴ | ۵۵.۲۵ | ۱۳۲.۵۴ | ۱۴۲۷ | ۲.۲ | ۲۳.۷ | ۱۴۳۷۹۴ | ۴۲.۲ | LC3(6-4) |
| ۳۸۳ | ۲ ۵/۸ | ۱ ۱/۸ | ۲۵۲۰۰ | ۴*۰.۸۵ | ۴*۴۱۴ | ۱۷۴۱۰ | ۲۹۵۸۰ | ۵۰۰ | ۴ | ۷۳.۶۶ | ۱۳۸.۳ | ۱۴۸۹ | ۲.۲ | ۲۳.۷ | ۱۵۲۴۰۸ | ۴۴.۷ | LC3(8-3) |
| ۳۹۴ | ۲ ۵/۸ | ۱ ۱/۸ | ۲۵۲۰۰ | ۴*۰.۸۵ | ۴*۴۱۴ | ۱۷۴۱۰ | ۲۹۵۸۰ | ۵۰۰ | ۴ | ۷۳.۶۶ | ۱۷۶.۷۲ | ۱۹۰۲ | ۲.۲ | ۲۳.۷ | ۱۹۲۱۶۶ | ۵۶.۳ | LC3(8-4) |

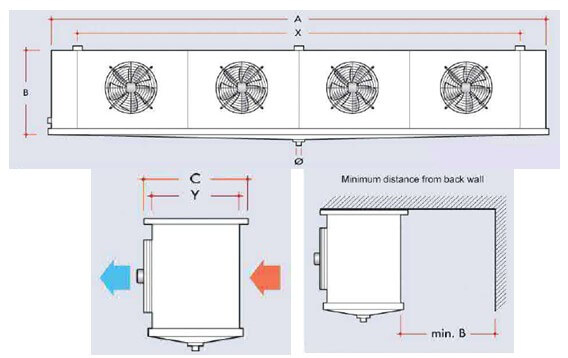

ابعاد اواپراتور سری LC
| ابعاد اواپراتور (سانتی متر) | ||||||
| قطر (in) | Y | X | C | B | A | مدل |
| ۱ ۱/۲ | ۵۹ | ۲۳۷ | ۷۵ | ۹۴ | ۲۷۴ | LC7(6-4) |
| ۱ ۱/۲ | ۵۹ | ۲۳۷ | ۷۵ | ۹۴ | ۲۷۴ | LC7(6-6) |
| ۱ ۱/۲ | ۶۶.۵ | ۲۳۷ | ۸۰ | ۹۴ | ۲۷۴ | LC7(8-4) |
| ۱ ۱/۲ | ۶۶.۵ | ۲۳۷ | ۸۰ | ۹۴ | ۲۷۴ | LC7(8-6) |
| ابعاد اواپراتور (سانتی متر) | ||||||
| قطر (in) | Y | X | C | B | A | مدل |
| ۱ ۱/۲ | ۵۹ | ۲۷۹ | ۷۵ | ۹۴ | ۳۱۵ | LC3(6-3) |
| ۱ ۱/۲ | ۵۹ | ۲۷۹ | ۷۵ | ۹۴ | ۳۱۵ | LC3(6-4) |
| ۱ ۱/۲ | ۶۶.۵ | ۲۷۹ | ۸۰ | ۹۴ | ۳۱۵ | LC3(8-3) |
| ۱ ۱/۲ | ۶۶.۵ | ۲۷۹ | ۸۰ | ۹۴ | ۳۱۵ | LC3(8-4) |
اواپراتور تبادل کار سری K
اواپراتور تبادل کار سری K با بدنه آلومینیومی و در دو مدل 4 فین در اینچ و 6 فین در اینچ تولید میشوند. از کویلهای مسی و فین های آلومینیومی تشکیل شدهاند و از آن در اتاقهای فراوری مواد غذایی، تونلهای انجماد، چیلرها و سیستمهای تهویهمطبوع استفاده میشود.
مشخصات فنی اواپراتور سری K
| وزن | اتصالات | برفک زدای الکتریکی | موتور الکتریکی | حجم هوای اسمی جدول | فن | اطلاعات کویل | ظرفیت | مدل | |||||||||
| تقریبی | خروجی | ورودی | جریان | توان | قطر | تعداد فن | حجم | سطح انتقال حرارت | مساحت پیشانی | BTU/hr | kW | ||||||
| kg | in | in | Watt | A | Watt | CFM | m۳/hr | mm | dm۳ | m۲ | ft۲ | m۲ | ft۲ | ΔT=18°F | ΔT=10°C | ||
| ۲۹ | ۵/۸ | ۵/۸ | ۱۶۲۰ | ۱*۰.۴ | ۱*۱۲۹ | ۱۴۵۴ | ۲۴۷۰ | ۳۵۰ | ۱ | ۳.۱۵ | ۷.۹۱ | ۸۵ | ۰.۱۹ | ۲.۱ | ۸۵۳۱ | ۲.۵ | K4L-45 |
| ۳۱ | ۵/۸ | ۵/۸ | ۱۶۲۰ | ۱*۰.۴ | ۱*۱۲۹ | ۱۴۵۴ | ۲۴۷۰ | ۳۵۰ | ۱ | ۳.۱۵ | ۱۱.۳۵ | ۱۲۲ | ۰.۱۹ | ۲.۱ | ۹۸۹۹ | ۲.۹ | K6L-45 |
| ۳۶ | ۳/۴ | ۵/۸ | ۲۲۵۰ | ۱*۰.۴ | ۱*۱۲۹ | ۱۴۵۴ | ۲۴۷۰ | ۳۵۰ | ۱ | ۴.۶۲ | ۱۱.۶۱ | ۱۲۵ | ۰.۲۹ | ۳.۱ | ۱۲۳۰۰ | ۳.۶ | K4L-65 |
| ۳۸ | ۳/۴ | ۵/۸ | ۲۲۵۰ | ۱*۰.۴ | ۱*۱۲۹ | ۱۴۵۴ | ۲۴۷۰ | ۳۵۰ | ۱ | ۴.۶۲ | ۱۶.۶۶ | ۱۷۹ | ۰.۲۹ | ۳.۱ | ۱۳۸۸۸ | ۴.۱ | K6L-65 |
| ۳۶ | ۳/۴ | ۵/۸ | ۲۲۵۰ | ۱*۰.۴۷ | ۱*۱۸۰ | ۲۳۰۷ | ۳۹۲۰ | ۴۰۰ | ۱ | ۵.۶ | ۱۶.۷ | ۱۴۸ | ۰.۳۴ | ۳.۶ | ۱۷۴۰۲ | ۵.۱ | K4L-75 |
| ۴۰ | ۳/۴ | ۵/۸ | ۲۲۵۰ | ۱*۰.۴۷ | ۱*۱۸۰ | ۲۳۰۷ | ۳۹۲۰ | ۴۰۰ | ۱ | ۵.۶ | ۱۹.۶ | ۲۱۲ | ۰.۳۴ | ۳.۶ | ۲۰۸۱۴ | ۶.۱ | K6L-75 |
| ۴۴ | ۷/۸ | ۵/۸ | ۲۷۰۰ | ۲*۰.۴ | ۲*۱۲۹ | ۲۹۰۸ | ۴۹۴۰ | ۳۵۰ | ۲ | ۵.۳۶ | ۱۳.۴۶ | ۱۴۵ | ۰.۳۴ | ۳.۶ | ۱۶۰۷۰ | ۴.۷ | K4L-85 |
| ۴۵ | ۷/۸ | ۵/۸ | ۲۷۰۰ | ۲*۰.۴ | ۲*۱۲۹ | ۲۹۰۸ | ۴۹۴۰ | ۳۵۰ | ۲ | ۵.۳۶ | ۱۹.۳۲ | ۲۰۸ | ۰.۳۴ | ۳.۶ | ۱۸۶۴۹ | ۵.۵ | K6L-85 |
| ۵۷ | ۱۱/۸ | ۵/۸ | ۴۵۰۰ | ۲*۰.۴ | ۲*۱۲۹ | ۲۹۰۸ | ۴۹۴۰ | ۳۵۰ | ۲ | ۷.۵ | ۱۸.۸۵ | ۲۰۳ | ۰.۴۷ | ۵.۱ | ۲۰۴۳۵ | ۵.۹ | K4L-120 |
| ۵۹ | ۱۱/۸ | ۵/۸ | ۴۵۰۰ | ۲*۰.۴ | ۲*۱۲۹ | ۲۹۰۸ | ۴۹۴۰ | ۳۵۰ | ۲ | ۷.۵ | ۲۷.۰۵ | ۲۹۱ | ۰.۴۷ | ۵.۱ | ۲۶۱۸۸ | ۷.۷ | K6L-120 |
| ۶۸ | ۱۱/۸ | ۵/۸ | ۴۵۰۰ | ۲*۰.۴۷ | ۲*۱۸۰ | ۴۶۱۴ | ۷۸۴۰ | ۴۰۰ | ۲ | ۱۰.۶۱ | ۲۶.۲۶ | ۲۸۳ | ۰.۶۵ | ۷.۱ | ۳۳۷۲۷ | ۹.۹ | K4L-180 |
| ۷۰ | ۱۱/۸ | ۵/۸ | ۴۵۰۰ | ۲*۰.۴۷ | ۲*۱۸۰ | ۴۶۱۴ | ۷۸۴۰ | ۴۰۰ | ۲ | ۱۰.۶۱ | ۳۷.۶۷ | ۴۰۵ | ۰.۶۵ | ۷.۱ | ۳۹۲۸۲ | ۱۱.۵ | K6L-180 |
| ۱۰۰ | ۱۳/۸ | ۵/۸ | ۷۲۰۰ | ۲*۰.۵۵ | ۲*۲۵۰ | ۶۳۷۴ | ۱۰۸۳۰ | ۴۵۰ | ۲ | ۲۰.۳۹ | ۴۹.۹۲ | ۵۳۷ | ۰.۸۲ | ۸.۹ | ۵۳۶۶۳ | ۱۵.۷ | K4L-240 |
| ۱۰۵ | ۱۳/۸ | ۵/۸ | ۷۲۰۰ | ۲*۰.۵۵ | ۲*۲۵۰ | ۶۳۷۴ | ۱۰۸۳۰ | ۴۵۰ | ۲ | ۲۰.۳۹ | ۷۱.۶۲ | ۷۷۱ | ۰.۸۲ | ۸.۹ | ۶۴۵۶۲ | ۱۸.۹ | K6L-240 |
| ۱۲۷ | ۱۵/۸ | ۵/۸ | ۱۰۸۰۰ | ۲*۰.۸۵ | ۲*۴۱۴ | ۸۷۰۵ | ۱۴۷۹۰ | ۵۰۰ | ۲ | ۲۶.۲۲ | ۶۳.۲۳ | ۶۸۱ | ۱.۰۵ | ۱۱.۳ | ۶۸۷۰۸ | ۲۰.۱ | K4L-360 |
| ۱۳۶ | ۱۵/۸ | ۵/۸ | ۱۰۸۰۰ | ۲*۰.۸۵ | ۲*۴۱۴ | ۸۷۰۵ | ۱۴۷۹۰ | ۵۰۰ | ۲ | ۲۶.۲۲ | ۹۰.۷۲ | ۹۷۶ | ۱.۰۵ | ۱۱.۳ | ۸۵۳۶۲ | ۲۵.۱ | K6L-360 |
ابعاد اواپراتور سری K
| ابعاد اواپراتور (سانتی متر) | ||||||
| قطر (in) | Y | X | C | B | A | مدل |
| ۱ | ۵۲ | ۵۲ | ۵۰ | ۴۵ | ۷۵ | K4L-45 |
| ۱ | ۵۲ | ۵۲ | ۵۰ | ۴۵ | ۷۵ | K6L-45 |
| ۱ | ۷۴ | ۷۴ | ۵۰ | ۴۵ | ۹۷ | K4L-65 |
| ۱ | ۷۴ | ۷۴ | ۵۰ | ۴۵ | ۹۷ | K6L-65 |
| ۱ | ۷۴.۵ | ۷۴.۵ | ۵۰ | ۵۲ | ۹۷.۵ | K4L-75 |
| ۱ | ۷۴.۵ | ۷۴.۵ | ۵۰ | ۵۲ | ۹۷.۵ | K6L-75 |
| ابعاد اواپراتور (سانتی متر) | ||||||
| قطر (in) | Y | X | C | B | A | مدل |
| ۱ | ۳۹ | ۸۵ | ۵۰ | ۴۵ | ۱۰۹ | K4L-85 |
| ۱ | ۳۹ | ۸۵ | ۵۰ | ۴۵ | ۱۰۹ | K6L-85 |
| ۱ | ۳۹ | ۱۱۷ | ۵۰ | ۴۵ | ۱۴۰ | K4L-120 |
| ۱ | ۳۹ | ۱۱۷ | ۵۰ | ۴۵ | ۱۴۰ | K6L-120 |
| ۱ | ۳۹ | ۱۳۶ | ۵۰ | ۵۲ | ۱۶۰ | K4L-180 |
| ۱ | ۳۹ | ۱۳۶ | ۵۰ | ۵۲ | ۱۶۰ | K6L-240 |
| ۱ ۱/۲ | ۵۳ | ۱۴۹ | ۶۷ | ۶۰ | ۱۷۵ | K4L-240 |
| ۱ ۱/۲ | ۵۳ | ۱۴۹ | ۶۷ | ۶۰ | ۱۷۵ | K6L240 |
| ۱ ۱/۲ | ۵۳ | ۱۴۹ | ۶۷ | ۷۵ | ۱۷۵ | K4L-360 |
| ۱ ۱/۲ | ۵۳ | ۱۴۹ | ۶۷ | ۷۵ | ۱۷۵ | K6L-360 |
اواپراتور تبادل کار سری W
اواپراتور تبادل کار سری W نوعی مبدل حرارتی است که برای خنککردن هوا در سردخانهها، تونلهای انجماد، چیلرها و سیستمهای تهویهمطبوع به کار برده میشود. این سری از اواپراتورها با بدنه آلومینیومی و در دو مدل 4 فین در اینچ و 6 فین در اینچ تولید و عرضه میشوند.
اواپراتور تبادل کار سری W بهگونهای طراحی شدهاند که از حداکثر ظرفیت خنککنندگی با کمترین مصرف انرژی بهره ببرند؛ در ظرفیتهای مختلفی تولید میشوند و میتوانند طیف وسیعی از نیازهای خنککنندگی را برآورده کنند؛ بدنه آلومینیومی این اواپراتورها باعث شده است تا وزن آنها به طور قابلتوجهی کاهش یابد و به همین دلیل جابهجایی و نصب آنها آسانتر باشد و در برابر خوردگی ناشی از رطوبت و مواد شیمیایی مقاوم شوند.
| وزن | اتصالات | برفک زدای الکتریکی | موتور الکتریکی | حجم هوای اسمی جدول | فن | اطلاعات کویل | ظرفیت | مدل | |||||||||
| تقریبی | خروجی | ورودی | جریان | توان | قطر | تعداد فن | حجم | سطح انتقال حرارت | مساحت پیشانی | BTU/hr | kW | ||||||
| kg | in | in | Watt | A | Watt | CFM | m۳/hr | mm | dm۳ | m۲ | ft۲ | m۲ | ft۲ | ΔT=10°F | ΔT=10°C | ||
| ۳۳ | ۵/۸ | ۵/۸ | ۱۶۲۰ | ۱*۰.۴۷ | ۱*۱۸۰ | ۲۳۰۷ | ۳۹۲۰ | ۴۰۰ | ۱ | ۳.۱۵ | ۷.۹۱ | ۸۵ | ۰.۱۹ | ۲.۱ | ۸۵۳۱ | ۲.۵ | W4L-45 |
| ۳۵ | ۵/۸ | ۵/۸ | ۱۶۲۰ | ۱*۰.۴۷ | ۱*۱۸۰ | ۲۳۰۷ | ۳۹۲۰ | ۴۰۰ | ۱ | ۳.۱۵ | ۱۱.۳۵ | ۱۲۲ | ۰.۱۹ | ۲.۱ | ۹۸۹۹ | ۲.۹ | W6L-45 |
| ۴۰ | ۳/۴ | ۵/۸ | ۲۲۵۰ | ۱*۰.۴۷ | ۱*۱۸۰ | ۲۳۰۷ | ۳۹۲۰ | ۴۰۰ | ۱ | ۴.۶۲ | ۱۱.۶۱ | ۱۲۵ | ۰.۲۹ | ۳.۱ | ۱۲۳۰۰ | ۳.۶ | W4L-65 |
| ۴۲ | ۳/۴ | ۵/۸ | ۲۲۵۰ | ۱*۰.۴۷ | ۱*۱۸۰ | ۲۳۰۷ | ۳۹۲۰ | ۴۰۰ | ۱ | ۴.۶۲ | ۱۶.۶۶ | ۱۷۹ | ۰.۲۹ | ۳.۱ | ۱۳۸۸۸ | ۴.۱ | W6L-65 |
| ۴۴ | ۷/۸ | ۵/۸ | ۲۷۰۰ | ۱*۰.۴۷ | ۱*۱۸۰ | ۲۳۰۷ | ۳۹۲۰ | ۴۰۰ | ۱ | ۵.۳۶ | ۱۳.۴۶ | ۱۴۵ | ۰.۳۴ | ۳.۶ | ۱۶۰۷۰ | ۴.۷ | W4L-85 |
| ۴۶ | ۷/۸ | ۵/۸ | ۲۷۰۰ | ۱*۰.۴۷ | ۱*۱۸۰ | ۲۳۰۷ | ۳۹۲۰ | ۴۰۰ | ۱ | ۵.۳۶ | ۱۹.۳۲ | ۲۰۸ | ۰.۳۴ | ۳.۶ | ۱۸۶۴۹ | ۵.۵ | W6L-85 |
| ۶۱ | ۱ ۱/۸ | ۵/۸ | ۴۵۰۰ | ۲*۰.۴۷ | ۲*۱۸۰ | ۴۶۱۴ | ۷۸۴۰ | ۴۰۰ | ۲ | ۷.۵ | ۱۸.۸۵ | ۲۰۳ | ۰.۴۷ | ۵.۱ | ۲۰۴۳۵ | ۵.۹ | W4L-120 |
| ۶۳ | ۱ ۱/۸ | ۵/۸ | ۴۵۰۰ | ۲*۰.۴۷ | ۲*۱۸۰ | ۴۶۱۴ | ۷۸۴۰ | ۴۰۰ | ۲ | ۷.۵ | ۲۷.۰۵ | ۲۹۱ | ۰.۴۷ | ۵.۱ | ۲۶۱۸۸ | ۷.۷ | W6L-120 |
ابعاد اواپراتور سری W
| ابعاد اواپراتور (سانتی متر) | ||||||
| قطر (in) | Y | X | C | B | A | مدل |
| ۱ | ۶۳ | ۵۱ | ۳۰ | ۹۵ | ۷۵ | W4L-45 |
| ۱ | ۶۳ | ۵۱ | ۳۰ | ۹۵ | ۷۵ | W6L-45 |
| ۱ | ۶۳ | ۷۳ | ۳۰ | ۹۵ | ۹۸ | W4L-65 |
| ۱ | ۶۳ | ۷۳ | ۳۰ | ۹۵ | ۹۸ | W6L-65 |
| ۱ | ۶۳ | ۸۴ | ۳۰ | ۹۵ | ۱۰۹ | W4L-85 |
| ۱ | ۶۳ | ۸۴ | ۳۰ | ۹۵ | ۱۰۹ | W6L-85 |
| ۱ | ۶۳ | ۱۱۶ | ۳۰ | ۹۵ | ۱۴۱ | W4L-120 |
| ۱ | ۶۳ | ۱۱۶ | ۳۰ | ۹۵ | ۱۴۱ | W6L-120 |
اواپراتور تبادل کار سری C
اواپراتور تبادل کار سری C نوعی مبدل حرارتی است که برای خنککردن فضاهای مختلف مانند سردخانهها، هایپرمارکتها و کارخانهها استفاده میشود. این سری از اواپراتورها به دلیل طراحی سقفی خود، فضای کمی اشغال میکنند و حداکثر استفاده از فضای محیط را ممکن میسازند.
| وزن | اتصالات | برفک زدای الکتریکی | موتور الکتریکی | حجم هوای اسمی جدول | فن | اطلاعات کویل | ظرفیت | مدل | |||||||||
| تقریبی | خروجی | ورودی | جریان | توان | قطر | تعداد فن | حجم | سطح انتقال حرارت | مساحت پیشانی | BTU/hr | kW | ||||||
| kg | in | in | Watt | A | Watt | CFM | m۳/hr | mm | dm۳ | m۲ | ft۲ | m۲ | ft۲ | ΔT=10°F | ΔT=10°C | ||
| ۱۰۲ | ۱ ۱/۸ | ۵/۸ | ۴۵۰۰ | ۲*۰.۴۷ | ۲*۱۸۰ | ۴۶۱۴ | ۷۸۴۰ | ۴۰۰ | ۲ | ۱۱.۴۹ | ۲۸.۲۸ | ۳۰۴ | ۰.۷ | ۷.۵۶ | ۳۳۷۲۷ | ۹.۹ | C4L-180 |
| ۱۱۳ | ۱ ۱/۸ | ۵/۸ | ۴۵۰۰ | ۲*۰.۴۷ | ۲*۱۸۰ | ۴۶۱۴ | ۷۸۴۰ | ۴۰۰ | ۲ | ۱۱.۴۹ | ۴۰.۵۷ | ۴۳۷ | ۰.۷ | ۷.۵۶ | ۳۹۲۸۲ | ۱۱.۵ | C6L-180 |
| ۱۳۹ | ۱ ۳/۸ | ۵/۸ | ۷۲۰۰ | ۲*۰.۵۵ | ۲*۲۵۰ | ۶۳۷۴ | ۱۰۸۳۰ | ۴۵۰ | ۲ | ۲۴.۷۶ | ۵۹.۹ | ۶۴۵ | ۰.۹۹ | ۱۰.۶۸ | ۵۳۶۶۳ | ۱۵.۷ | C4L-240 |
| ۱۴۵ | ۱ ۳/۸ | ۵/۸ | ۷۲۰۰ | ۲*۰.۵۵ | ۲*۲۵۰ | ۶۳۷۴ | ۱۰۸۳۰ | ۴۵۰ | ۲ | ۲۴.۷۶ | ۸۵.۹۵ | ۹۲۵ | ۰.۹۹ | ۱۰.۶۸ | ۶۴۵۶۲ | ۱۸.۹ | C6L-240 |
| ۱۵۳ | ۱ ۵/۸ | ۵/۸ | ۱۰۸۰۰ | ۲*۰.۸۵ | ۲*۴۱۴ | ۸۷۰۵ | ۱۴۷۹۰ | ۵۰۰ | ۲ | ۳۰.۵۹ | ۷۳.۲۱ | ۷۸۸ | ۱.۲۱ | ۱۳.۰۵ | ۶۸۷۰۸ | ۲۰.۱ | C4L-360 |
| ۱۶۱ | ۱ ۵/۸ | ۵/۸ | ۱۰۸۰۰ | ۲*۰.۸۵ | ۲*۴۱۴ | ۸۷۰۵ | ۱۴۷۹۰ | ۵۰۰ | ۲ | ۳۰.۵۹ | ۱۰۵.۰۵ | ۱۱۳۱ | ۱.۲۱ | ۱۳.۰۵ | ۸۵۳۶۲ | ۲۵.۱ | C6L-360 |
ابعاد اواپراتور سری C
| ابعاد اواپراتور (سانتی متر) | ||||||
| قطر (in) | Y | X | C | B | A | مدل |
| ۱ | ۶۳ | ۵۱ | ۳۰ | ۹۵ | ۷۵ | C4L-180 |
| ۱ | ۶۳ | ۵۱ | ۳۰ | ۹۵ | ۷۵ | C6L-180 |
| ۱ | ۶۳ | ۷۳ | ۳۰ | ۹۵ | ۹۸ | C4L-240 |
| ۱ | ۶۳ | ۷۳ | ۳۰ | ۹۵ | ۹۸ | C6L-240 |
| ۱ | ۶۳ | ۸۴ | ۳۰ | ۹۵ | ۱۰۹ | C4L-360 |
| ۱ | ۶۳ | ۸۴ | ۳۰ | ۹۵ | ۱۰۹ | C6L-360 |
قیمت اواپراتور تبادل کار به عواملی بستگی دارد؟
قیمت اواپراتور تبادل کار به چند عامل کلیدی بستگی دارد؛ هر مدل از اواپراتور تبادل کار سری C مانند کندانسور آبی تبادل کار باتوجه به ظرفیت، نوع فن، تعداد فین در اینچ و امکانات جانبی قیمت متفاوتی دارد.
قیمت اواپراتور تبادل کار میتواند از فروشندهای به فروشنده دیگر متفاوت باشد. به همین دلیل توصیه میشود قبل از خرید، از چند فروشنده استعلام قیمت کنید و از آنجا که بسیاری از مواد اولیه برای تولید این محصولات وارداتی هستند، نوسانات ارزی میتواند بر قیمت آنها تأثیر بگذارد.
برای اطلاع از قیمت دقیق و به روز اواپراتور تبادل کار توصیه میشود با کارشناسان فروش دی کول ارتباط برقرار کنید.
کاربرد اواپراتور تبادل کار
اواپراتور تبادل کار از کویلهای مسی و فینهای آلومینیومی تشکیل شده است. مبرد (معمولاً گاز فریون) از داخل کویلها عبور میکند و گرمای محیط را جذب میکند. این امر باعث میشود که مبرد تبخیر شده و به گاز تبدیل شود. فنها هوا را از روی کویلها عبور میدهند و گرمای هوا توسط مبرد تبخیر شده جذب میشود.
در نتیجه، دمای هوا کاهش مییابد، این نوع از محصولات تبادل کار، کاربردهای مختلفی دارند که در زیر به آنها اشاره شده است.
- سردخانهها
- چیلرها
- کویلهای هوا
- تونلهای انجماد
- اتاقهای تمیز
اواپراتور آبی تبادل کار که با نام اواپراتور پوسته و لوله نیز شناخته می شود، یک نوع مبدل حرارتی است که از یک پوسته استوانهای و لولههای داخلی تشکیل شده است. در این دستگاه، مبرد درون لولهها جریان دارد و با جذب گرما از آب اطراف لولهها، تبخیر میشود. به عبارت سادهتر، اواپراتور آبی تبادل کار حرارت را از مبرد به آب منتقل میکند.
نکات تعمیر و نگهداری اواپراتور تبادل کار
خرید اواپراتور تبادل کار از دی کول
دی کول طیف وسیعی از اواپراتورهای تبادل کار را در مدلهای مختلف و باقیمتهای مناسب ارائه میدهد و از کارشناسان مجربی برخوردار است که میتوانند شما را در انتخاب اواپراتور مناسب یاری کنند.
اگر تصمیم به خرید اواپراتور تبادل کار از دی کول دارید، میتوانید با تماس با کارشناسان و یا از طریق وبسایت اقدام به خرید کنید.
نمایندگی فروش اواپراتور تبادل کار
دی کول یکی از نمایندگیهای مجاز فروش اواپراتور تبادل کار در ایران است و شما میتوانید تجهیزات موردنظر خودتان را با ضمانت کیفیت کالا و قیمت اقتصادی تهیه کنید.
برای خرید اواپراتورهای تبادل کار میتوانید بهصورت حضوری به دی کول، نمایندگی تبادل کار مراجعه کنید و یا از طریق وبسایت خرید خود را تکمیل کنید. قبل از خرید اواپراتور، حتما از مجاز بودن نمایندگی فروش اطمینان حاصل کنید.
